Productdetails
Plaats van herkomst: China
Merknaam: OFLYCOMM
Certificering: CE/ROSH/REACH
Modelnummer: 6222d-UUC
Betaling & het Verschepen Termijnen
Min. bestelaantal: 5PCS
Prijs: USD4.5-7.5/pcs
Verpakking Details: Spoel
Levertijd: 15-40 werkdagen
Betalingscondities: T/T
Levering vermogen: 4000000pcs/month
Module: |
6222d-UUC |
Hoogst geïntegreerd: |
- Ja, dat klopt. |
leef na: |
IEEE802.11a/b/g/n/ac |
Antenne: |
2T2R+BT ANT |
IPEX: |
Twee |
Spelden: |
32 |
Module: |
6222d-UUC |
Hoogst geïntegreerd: |
- Ja, dat klopt. |
leef na: |
IEEE802.11a/b/g/n/ac |
Antenne: |
2T2R+BT ANT |
IPEX: |
Twee |
Spelden: |
32 |

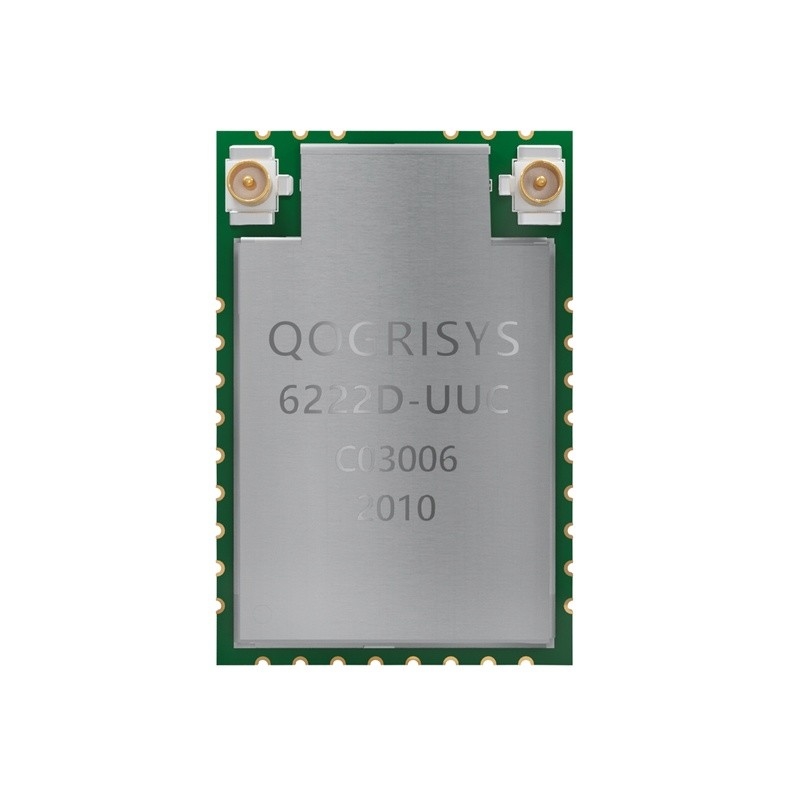

6222D-UUC is een goedkope en energiezuinige module die alle Wi-Fi en Bluetooth functionaliteiten heeft.Toepassingen voor Bluetooth-headsetMet naadloze roamingmogelijkheden en geavanceerde beveiliging, kan ook met verschillende leveranciers interactie hebben 802.11a/b/g/n/ac 2x2 Access Points in het draadloze LAN.
1.WLAN SOC voor 5 GHz 802.11ac of 2.4G/5G 802.11n WLAN-toepassingen.
2.Dual-stream ruimtelijke multiplexing tot 867 Mbps gegevenssnelheid.
3.2.4 GHz: ondersteunt 20/40 MHz
4.5 GHz:20/40/80 MHz
5.USB2.0 voor WLAN- en BT-controllers
| - Nee.. | Naam | Type | Beschrijving | Spanning |
| 1 | GPIO5 | Invoer/uitvoer |
IC GPIO5 (sFlash MISO PIN) |
|
| 2 | GPIO4 | Invoer/uitvoer |
IC GPIO4 (sFlash MOSI PIN) |
|
| 3 | EESC | Invoer/uitvoer | Externe seriële flitsklok (sFlash voor dongle toepassing) |
|
| 4 | EECS | Invoer/uitvoer | Externe 32K- of RTC-klok-invoer (sFlash CS PIN) |
|
| 5 | GND | - Wat? | Grondverbindingen | |
| 6 | WL_DP+ | Invoer/uitvoer | USB-gegevens+ (USB2.0) | |
| 7 | WL_DM- | Invoer/uitvoer | USB-gegevens- (USB2.0) | |
| 8 | GND | - Wat? | Grondverbindingen | |
| 9 | GPIO3_WPS | - Wat? | IC GPIO3 ((WLAN WPS)) | |
| 10 | Geïntegreerde beveiligingssystemen | - Wat? | IC GPIO8 ((WLAN LED laag actief) | |
| 11 | GND | - Wat? | Grondverbindingen | |
| 12 | BT_RF | Invoer/uitvoer | BT RF-poort | |
| 13 | GND | - Wat? | Grondverbindingen | |
| 14 | BT_WAKE_HOST | O | BT wakker worden gastheer | 3.3V |
| 15 | HOST_WAKE_BT | Ik... | HOST Ontwaak BT | 3.3V |
| 16 | GPIO0 | - Wat? | IC GPIO0 | |
| 17 | GPIO1 | - Wat? | IC GPIO1 | |
| 18 | GND | - Wat? | Grondverbindingen | |
| 19 | WL_RF1 | Invoer/uitvoer | 2.4G/5G Wi-Fi RF-poort1 (optioneel) | |
| 20 | GND | - Wat? | Grondverbindingen | |
| 21 | GND | - Wat? | Grondverbindingen | |
| 22 | WL_RF0 | Invoer/uitvoer | 2.4G/5G Wi-Fi RF-poort0 (optioneel) | |
| 23 | GND | - Wat? | Grondverbindingen | |
| 24 | GND | - Wat? | Grondverbindingen | |
| 25 | GND | - Wat? | Grondverbindingen | |
| 26 | WL_WAKE_HOST | O |
WLAN wake up HOST (Gedeeld met IC GPIO6) |
3.3V |
| 27 | Reset | Ik... |
Pin voor apparaat inschakelen Aan: hoog trekken, uit: laag trekken. |
3.3V |
| 28 | HOST_WAKE_WL | Ik... |
HOST_WAKE_WLAN (Gedeeld met IC GPIO7) |
3.3V |
| 29 | GND | - Wat? | Grondverbindingen | |
| 30 | VDD33 | P | 3.3V Spanningsinvoer | 3.3V |
| 31 | NC | - Wat? | Geen verbinding (Drijvend) | |
| 32 | GND | - Wat? | Grondverbindingen |
U kunt 6222D-UUC aanbrengen op tablet/notebook/tv-bord/advertentie-machine/OTT/IPTV/DVB/STB/DV/IPC/mini rijrecorder/deurbel/smart tv enz.
V1:Hoe kan ik de betreffende bestuurder krijgen?
Gelieve contact op te nemen met de verkoop met uw projectinformatie, de persoon zal u een geschikte sturen volgens uw informatie.
V2:Worden uw modules gecertificeerd?
Ja, al onze modules hebben certificeringen.
Wie is dat?Oflycomm?
OFLYCOMM is toegewijd aan het leveren van klanten met perfecte IOT-verbindingsoplossingen. Met vele jaren ervaring die we hebben verzameld en industrie markten.We hebben van de Lan breedbandverbinding naar Wan cellulaire communicatie en de diepte van de integratie van kwaliteit ondersteuning middelen in de industrie, om klanten een volledig scala aan uitstekende dienstverlening te bieden.
