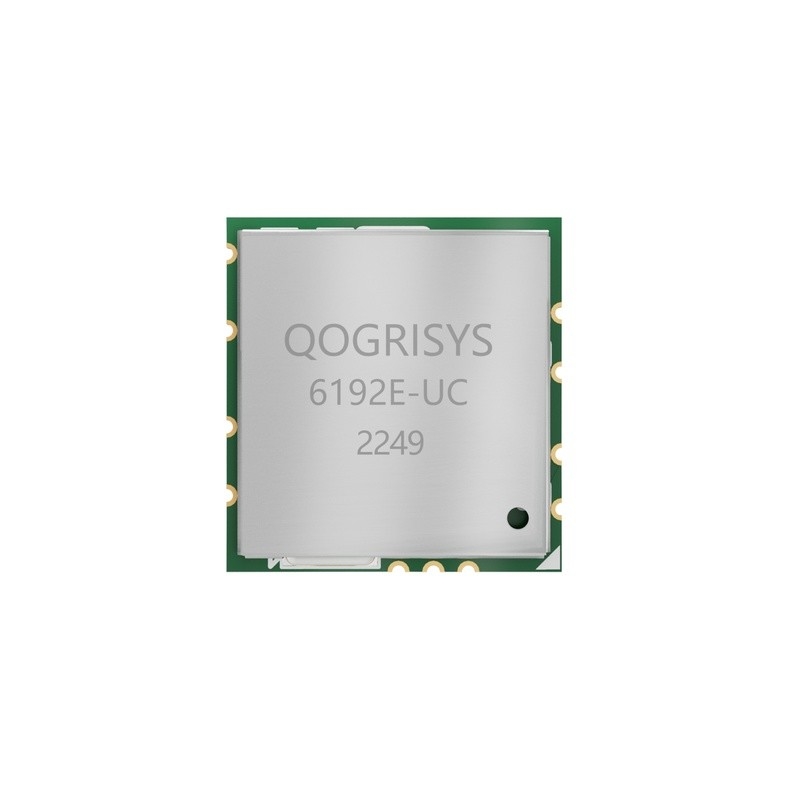

Enige de Zendontvangermodule van de Band2x2 Mimo Antenna Realtek WiFi Module 300mbps rf

Productdetails

Plaats van herkomst: China

Merknaam: FN-LINK

Certificering: ROHS/REACH

Modelnummer: 6192e-UC

Betaling & het Verschepen Termijnen

Min. bestelaantal: 5/pcs

Prijs: USD 4.1-5.5/pcs

Verpakking Details: Spoel

Levertijd: 15-40 werkdagen

Betalingscondities: T/T

Levering vermogen: 4000000pcs/month

Krijg Beste Prijs
Hoogtepunt:

USB-de Module van Interfacerealtek WiFi

,

RTL8192FC de Module van Realtek WiFi

,

De Zendontvangermodule van Mimo Antenna rf

Chipset:
RTL8192FC
Frequentiegebied:
2.400 GHz ~ 2,497 GHz
Werkende Temperatuur:
0°C aan 70°C
Opslagtemperatuur:
-40°C aan 85°C
Pin Foots:
11 spelden
Aantal Kanalen:
Ch1 ~ Ch14
Chipset:
RTL8192FC
Frequentiegebied:
2.400 GHz ~ 2,497 GHz
Werkende Temperatuur:
0°C aan 70°C
Opslagtemperatuur:
-40°C aan 85°C
Pin Foots:
11 spelden
Aantal Kanalen:
Ch1 ~ Ch14
Enige de Zendontvangermodule van de Band2x2 Mimo Antenna Realtek WiFi Module 300mbps rf

Enige de Zendontvangermodule van de Band2x2 Mimo Antenna Realtek WiFi Module 300mbps rf



Verwijzingsontwerp van de Module van RTL8192FC Wifi

Enige de Zendontvangermodule van de Band2x2 Mimo Antenna Realtek WiFi Module 300mbps rf 0

1. S0 het spoor van /S1 2antenna zo plotseling mogelijk, beter toegevoegd πcircuit voor de aanpassing van het tunning;

2. USB-spoorcontrole als 90ohm-impedantie;

3. 3V3 de voeding voegde 2 filtercondensator (10uf+0.1uf) toe;

Gedetailleerde Parameters van de Draadloze Module van RTL8192FC

ModelNo 6192e-UC Hoofdchipset RTL8192EU
Interface USB WiFi-Norm IEEE802.11b/g/n
Datasnelheid 300Mbps Certificatie ROHS-BEREIK
Rf-Antenne Externe Antenne Gesteund OS Linux/Android/Vensters
Frequentie 2.4GHz Voeding 3.3V

Pin Foots



Enige de Zendontvangermodule van de Band2x2 Mimo Antenna Realtek WiFi Module 300mbps rf 1

Nr Naam Type Beschrijving Voltage
1 GND - Grondverbindingen
2 MIER 0 I/O Rf I/O port0
3 MIER 1 I/O Rf I/O port1
4 GND - Grondverbindingen
5 VDD33 P Van het bron hoofdmachtsvoltage input 3.3V 3.3V
6 USB_DM I/O USB D
7 USB_DP I/O USB D+
8 GND - Grondverbindingen
9 NC - Het drijven (verbonden niet met grond)
10 NC - Het drijven (verbonden niet met grond)
11 NC - Het drijven (verbonden niet met grond)



Lay-outaanbeveling
