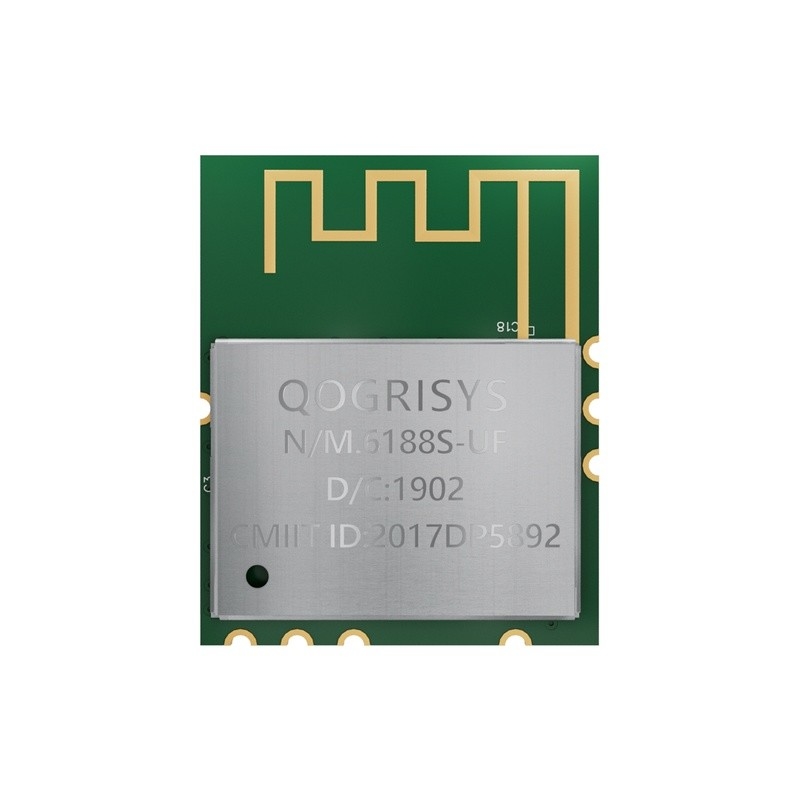

De interne PCB-Module van Antenneusb RTL8188FTV Realtek WiFi

Productdetails

Plaats van herkomst: China

Merknaam: OFLYCOMM

Certificering: CE/FCC/IC/KCC/SRRC/TELEC/NCC/ROHS/REACH

Modelnummer: 6188s-UF

Betaling & het Verschepen Termijnen

Min. bestelaantal: 5/pcs

Prijs: USD 1.4-2.4/pcs

Verpakking Details: Spoel

Levertijd: 15-40 werkdagen

Betalingscondities: T/T

Levering vermogen: 4000000pcs/month

Krijg Beste Prijs
Hoogtepunt:

RTL8188FTV de Module van USB Wifi

,

PCB-de Videomodule van Antennewifi

enige band:
- Ja, ik weet het.2.4g
Rf-Keten:
1T1R
Werkfrequentie:
2.400~2.4835GHz
Antenne:
Aan boord
Het werk temperaturen:
0°C-70°C
LxWxH:
14.8x18.2x1.9mm
enige band:
- Ja, ik weet het.2.4g
Rf-Keten:
1T1R
Werkfrequentie:
2.400~2.4835GHz
Antenne:
Aan boord
Het werk temperaturen:
0°C-70°C
LxWxH:
14.8x18.2x1.9mm
De interne PCB-Module van Antenneusb RTL8188FTV Realtek WiFi

USB-interface RTL8188FTV Realtek WiFi-module Interne PCB-antenne

Hoofddatum van 6188S-UF

Modelnaam 6188S-UF
Productbeschrijving Ondersteuning van Wi-Fi-functionaliteit
Afmeting L x W x H: 14,8 x 18,2 x 1,9 (typisch) mm
Wifi-interface Ondersteunt USB2.0
Werktemperatuur 0°C tot 70°C
Bergingstemperatuur -40°C tot 85°C
RoHS Alle hardwarecomponenten voldoen volledig aan de EU-richtlijn RoHS

Energieverbruik Voor u Referentie ((VCC33 = 3.3V)) Eenheid: mA

Wifi in stand:126

TX(2.4G HT40):232

RX(2.4G HT40):140

USB Wifi-module pin toewijzing

De interne PCB-Module van Antenneusb RTL8188FTV Realtek WiFi 0

Pin Definitie

- Nee. Naam Type Beschrijving Spanning
1 GND - Grondverbindingen
2 USB_DP Invoer/uitvoer USB2.0-differentieelpaar voor WLAN
3 USB_DM Invoer/uitvoer USB2.0-differentieelpaar voor WLAN
4 VDD33 P Invoer van hoofdspanning 3.3V 3.3V
5 GND - Grondverbindingen
6 RF0 Invoer/uitvoer Wlan RF I/O, de pin kan drijven als interne antenne gebruikt
7 GND - Grondverbindingen
8 GND - Grondverbindingen

P: POWER I: INPUT O: OUTPUT

Sommige toepassingen

De interne PCB-Module van Antenneusb RTL8188FTV Realtek WiFi 1
