Productdetails
Plaats van herkomst: China
Merknaam: OFLYCOMM
Certificering: CE/ROHS/REACH
Modelnummer: 6221e-uuc-02
Betaling & het Verschepen Termijnen
Min. bestelaantal: 5/pcs
Prijs: USD 3.3-5.5/pcs
Verpakking Details: Spoel
Levertijd: 15-40 werkdagen
Betalingscondities: T/T
Levering vermogen: 4000000pcs/month
Model nr.: |
6221E-UUC-02 |
Plaats van oorsprong: |
Guangdong, China |
Werktemperatuur ((min.): |
0°C |
Werktemperatuur (typisch): |
25°C |
Werktemperatuur ((max.): |
70°C |
VCC33: |
3.3V |
Model nr.: |
6221E-UUC-02 |
Plaats van oorsprong: |
Guangdong, China |
Werktemperatuur ((min.): |
0°C |
Werktemperatuur (typisch): |
25°C |
Werktemperatuur ((max.): |
70°C |
VCC33: |
3.3V |

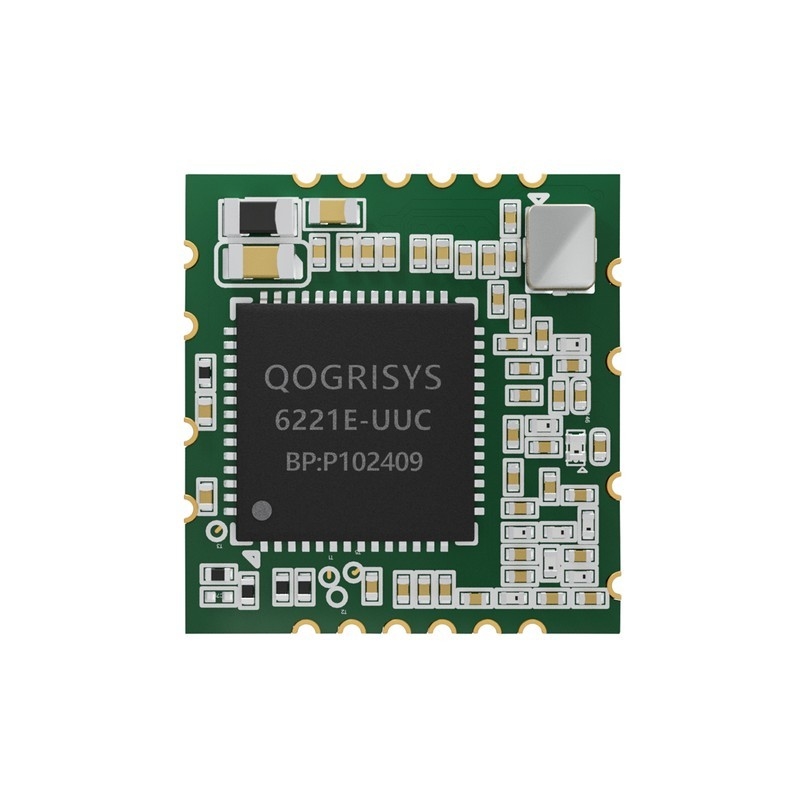

Modelnaam: 6221E-UUC
Productbeschrijving: Ondersteuning van Wi-Fi/Bluetooth functionaliteiten
Afmetingen: L x W x H: 13 x 12,2 x 1,7 mm
Wifi-interface: USB 2.0
BT Interface: USB 2.0
Werktemperatuur: 0°C tot 70°C
Bergingstemperatuur: -55°C tot 85°C
RoHS: Alle hardwarecomponenten zijn volledig in overeenstemming met de EU-RoHS-richtlijn
| - Nee. | Naam | Type | Beschrijving | Spanning |
| 1 | GND | - | Grondverbindingen | |
| 2 | WL_BT_ANT | Invoer/uitvoer | 5G Wi-Fi EN BT ANT | |
| 3 | WL_ANT | Invoer/uitvoer | 2.4G Wi-Fi ANT | |
| 4 | GND | - | Grondverbindingen | |
| 5 | PCM IN | Ik... | PCM IN | 3.3V |
| 6 | PCM OUT | O | PCM OUT | 3.3V |
| 7 | PCM SYNC | O | PCM SYNC | 3.3V |
| 8 | PCM CLK | Invoer/uitvoer | PCM CLK | 3.3V |
| 9 | BT_WAKE_HOST | O |
Bluetooth-apparaat om HOST wakker te maken Standaard laag, hoog actief. |
3.3V |
| 10 | HOST_WAKE_BT | Ik... |
HOST om Bluetooth-apparaat wakker te maken Kan deze pin NC houden, met behulp van USB-interface wake BT |
3.3V |
| 11 | VDD33 | P | 3.3V stroominvoer | 3.3V |
| 12 | D- | Invoer/uitvoer | USB DATA DM | |
| 13 | D+ | Invoer/uitvoer | USB DATA DP | |
| 14 | GND | - | Grondverbindingen | |
| 15 | NC | Invoer/uitvoer | Drijvend | |
| 16 | WL_DIS | Ik... |
Wi-Fi uitgeschakeld. WL ON: trek hoog; WL OFF: trek laag Deze pin functie wordt niet ondersteund |
3.3V |
| 17 | BT_DIS | Ik... |
Bluetooth uitgeschakeld. BT ON: trek hoog; BT OFF: trek laag Deze pin functie wordt niet ondersteund |
3.3V |
| 18 | CHIP_EN | Ik... |
CHIP ENABLE, Standaard AAN: hoog trekken; UIT: laag trekken Module standaard trek hoog |
3.3V |
| 19 | HOST_WAKE_WL | Ik... |
HOST om het Wi-Fi-apparaat wakker te maken Standaard hoge, input lage wake-up module |
3.3V |
| 20 | WL_WAKE_HOST | O |
Wi-Fi-apparaat om HOST wakker te maken Standaard laag, output hoog om gastheer wakker te maken |
3.3V |
| 21 | NC | - | Drijvend | |
| 22 | GPIO8 | Invoer/uitvoer |
LED GPIO Verbinding met LED-katode |
3.3V |
P: POWER I: INPUT O: OUTPUT
